Kompaktieren – verdichten von Kabelenden oder litzen auf exakte Endmaße

Der Begriff Kompaktieren bezeichnet das Verdichten von Kabel- oder Litzenenden mittels Widerstandsschweißen. Hiermit lassen sich exakte Geometrien mit hoher Oberflächenqualität ohne Grate und Besen verwirklichen. Die Spaltfreiheit unserer Werkzeugtechnik ermöglicht es Ihnen, auch Feinleisten nahezu gratfrei zu kompaktieren.

Beim Verdichten kommen Kabelschweißverfahren mit hoher Antriebskraft und verstärkter Werkzeugtechnik zur Anwendung. Somit ist es möglich, die Endmaße innerhalb kürzester Schweißzeiten zu erreichen und den Wärmeeintrag zu minimieren.

Das Kompaktieren kann als Vorprozess für einen sich anschließenden Schweißprozess erfolgen. Es eignet sich aber ebenso, um das Aufsplicen von Aderenden zu verhindern oder die Aderendhülse zu ersetzen. Somit kann die verdichtete Leitung z. B. in einem Gehäuse montiert werden.

Kompaktieren als Vorbereitung auf Verbindungsvorgänge

Schließt sich ein Schweißprozess an das Kompaktieren an, lässt sich Ersterer durch die Vorkompaktierung u. U. einfacher gestalten. Bei Automatisierung muss auch für den zusätzlichen Prozess des Vorkompaktierens eine Überwachung gewährleistet sein.

Kompaktierte Kabel- oder Litzenenden können montiert, überlappend oder stumpf geschweißt werden. An die Maschinen lässt sich nach Wunsch eine Schnitt-, Stanz- oder Kalibriereinheit anbringen, mit der genaueste Endmaße und Oberflächengüten nach dem Kompaktieren erreicht werden können. Selbst eine runde Kalibrierung ist technisch realisierbar. Auch können kompaktierte Flächen so verdichtet werden, dass mit einer Stanz-Kalibriereinheit ein Loch in der Kompaktierfläche erzeugt werden kann.

Das Kompaktieren ist sowohl für Einzellitzen und Zwillingsleitungen als auch für Twisted-Pair- und Mehrfachmantelleitungen möglich. All diese Varianten lassen sich mithilfe von Handarbeitsplätzen, Halbautomaten mit nachfolgender Schnitt- und Kalibrierstation sowie vollautomatisch mit sich anschließenden Schweiß- und Montageprozessen ausführen. Als Ausgangsmaterial eignen sich isolierte Leiter oder Zopflitzen von der Rolle. Sie lassen sich Inline über unsere speziellen Litzenautomaten variabel in Länge und Typ vollautomatisch kompaktieren.

Prozesssichere Schweißverbindungen für automobile Bordnetze

Um die Fertigung unterschiedlicher aufeinanderfolgender Querschnitte ohne kostspielige Rüstzeiten und Stillstände zu ermöglichen, bieten wir Ihnen außerdem Module mit Sequenzerfunktionalität an. Überdies gehören spezielle Module für Lineartransferanlagen mit Hubwerkzeugen zu unserem Programm.

Unsere Module mit Einzelwerkzeugen verfügen über Elektroden- und Keramikkassetten zum Schnellwechseln, die ein rasches Umrüsten auf eine andere Applikation ermöglichen.

Maschinen

(Individuelle KundenlÖsungen als Beispiele)

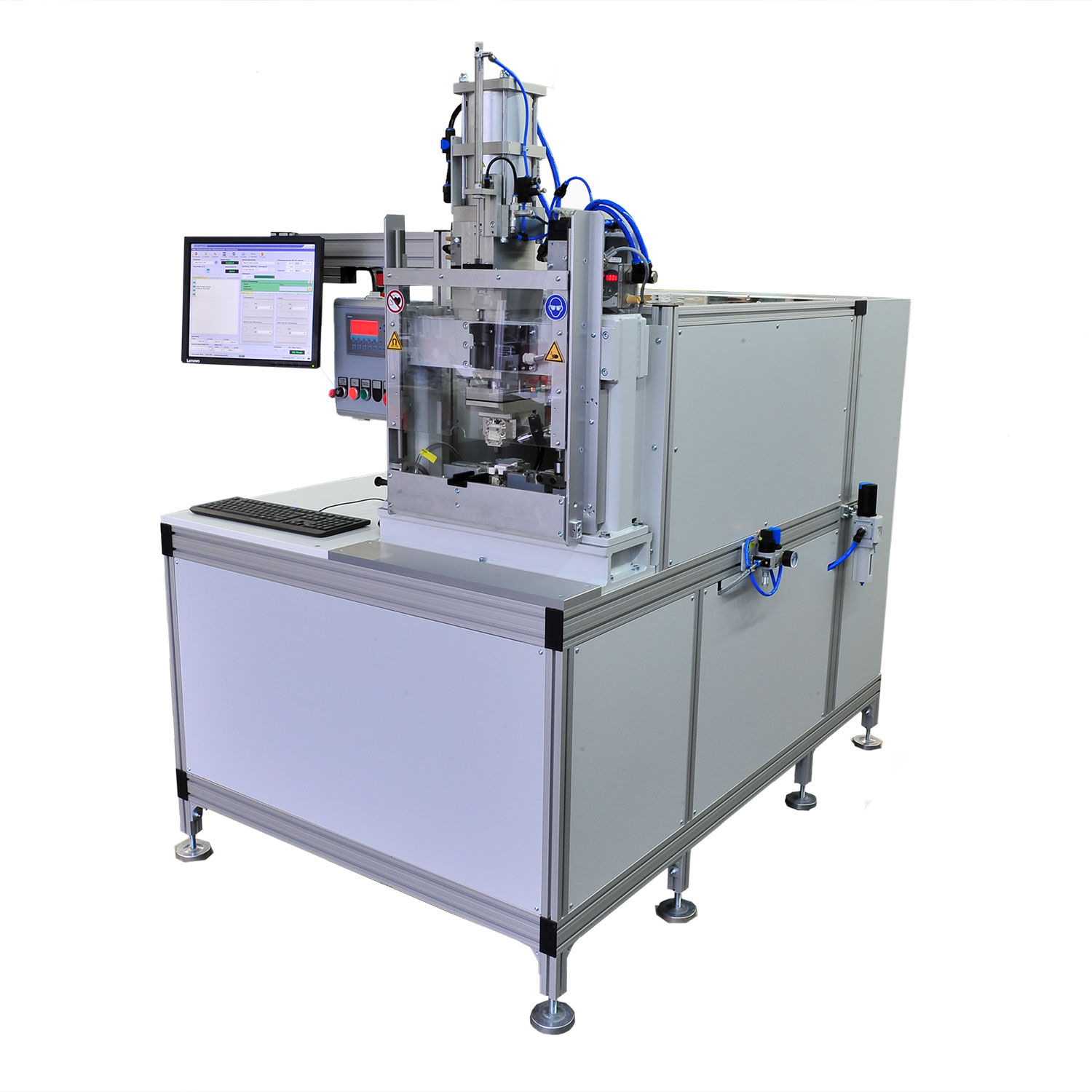

KM15 für das Kompaktieren von Leitungsenden

Die KM15-Anlage kann als Modul oder Tischintegration geliefert werden. Das Schweißmodul mit frontseitiger Zuführung der Kabel inkl. Guarding…

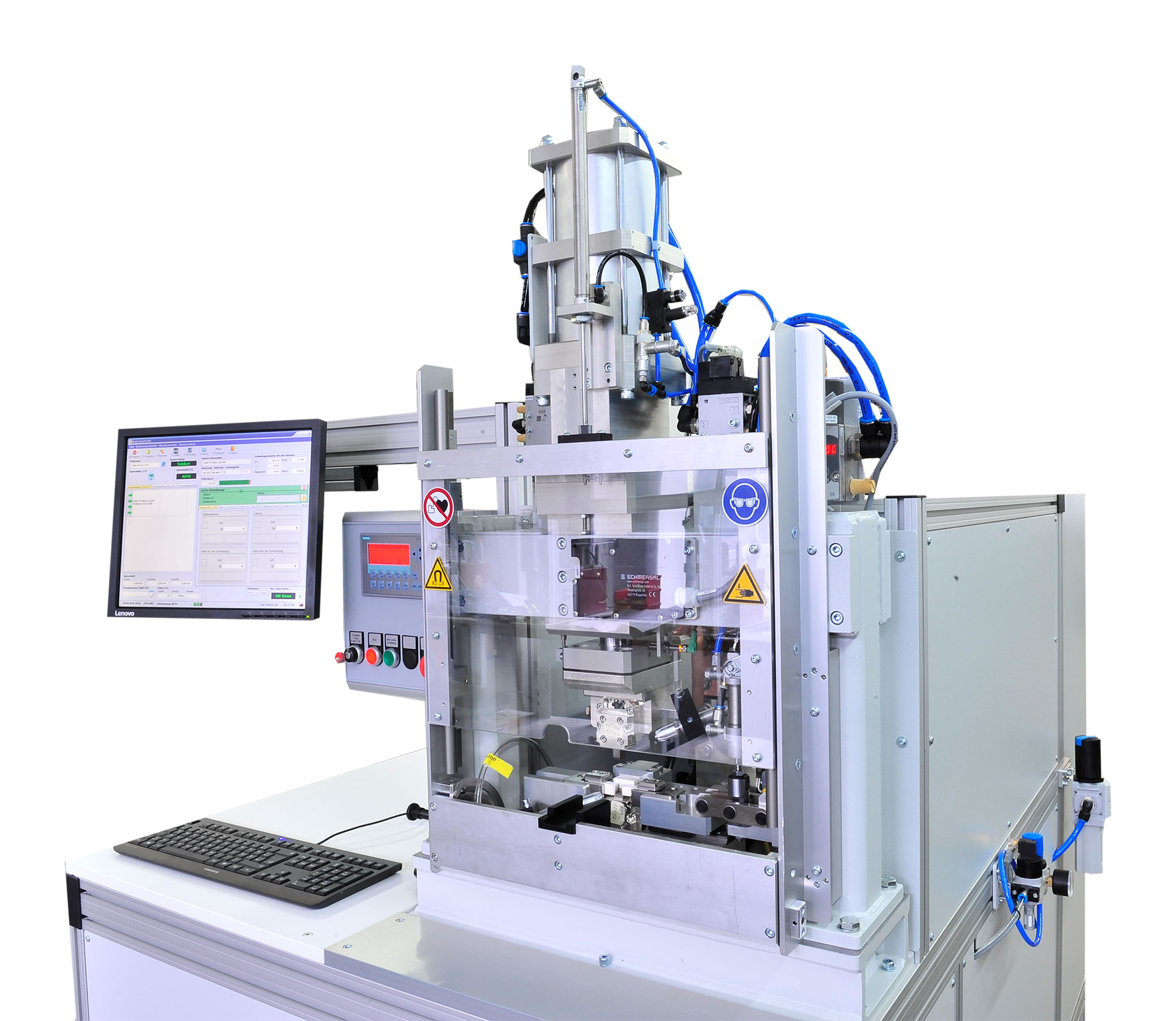

S-MMD1 für das Kompaktieren von Leitungsenden

Dieses Schweißmodul mit frontseitiger Zuführung der Kabel ist mit einer Guarding-Einrichtung und einer Fußschalterauslösung…

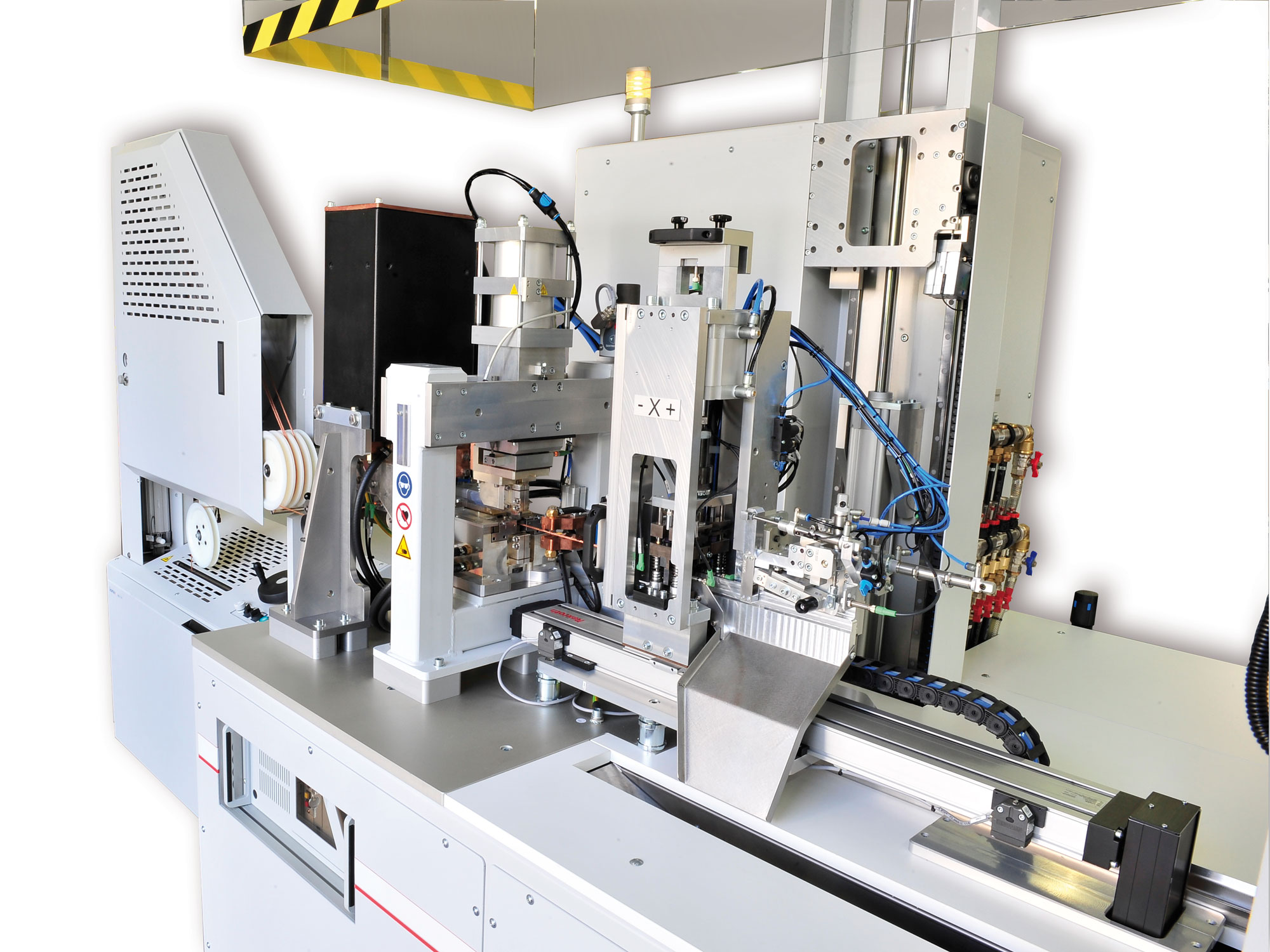

KM-CFK-Kompaktiermodul für den Einsatz auf Kabelverarbeitungszentren

Dieses KM-CFK-Kompaktiermodul ist für die Fertigung von End- und Durchgangsverbindungen zwischen unbeschichteten…

Sonderanlage für das Kompaktieren großer Querschnitte bis 120 mm²

Als Sondersystem für kundenspezifische Kompaktieranwendungen von Zopflitzen und HV-Leitungen wurde diese Anlage…

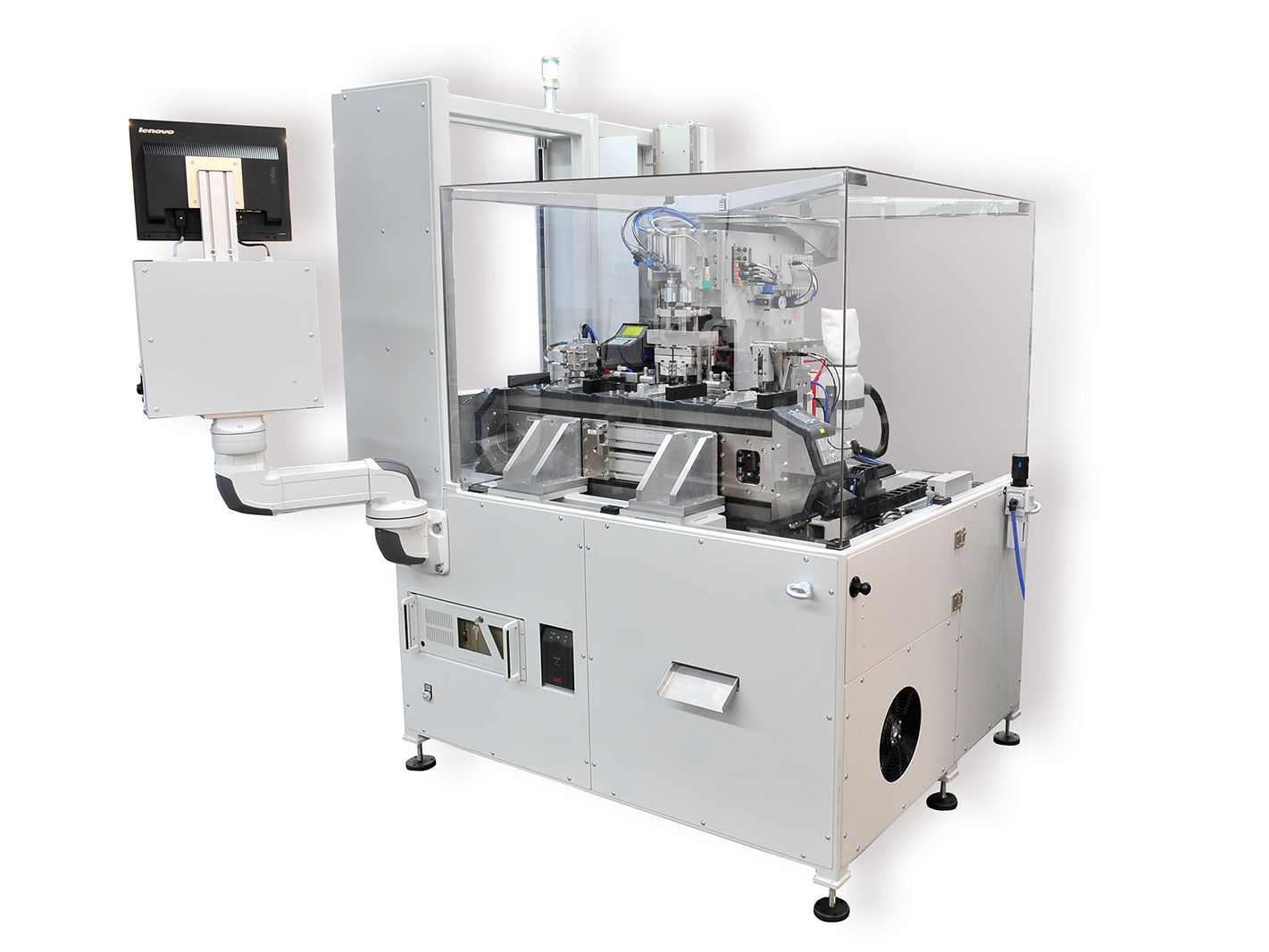

Zopflitzen-Vollautomat für das Kompaktieren von Zopflitzen als Endlosware

Als vollautomatisches Schweißsystem mit integrierter Zug-Stanz-Einheit ist diese Maschine für variable Längen und Querschnitte bis 40mm² geeignet…

Semiautomatisches Verarbeitungssystem für Airbag-Zwillingsleitungen und Mantelleitungen

Hier handelt es sich um ein Transfer-Kettensystem mit manueller Litzenzufuhr inkl. Abisolierung der Zwillingsleitungen und Nullschnitt…

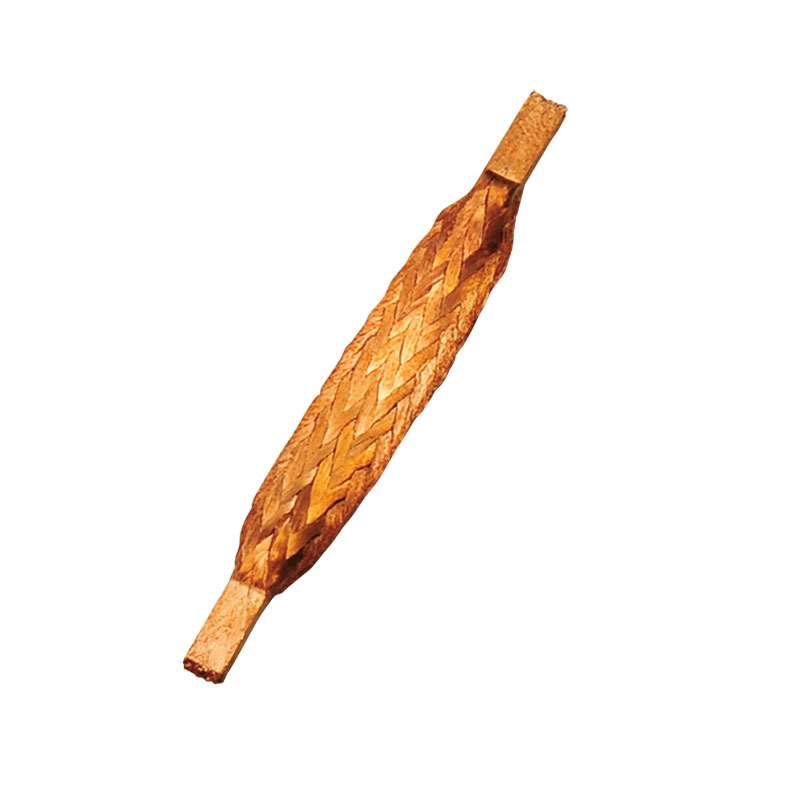

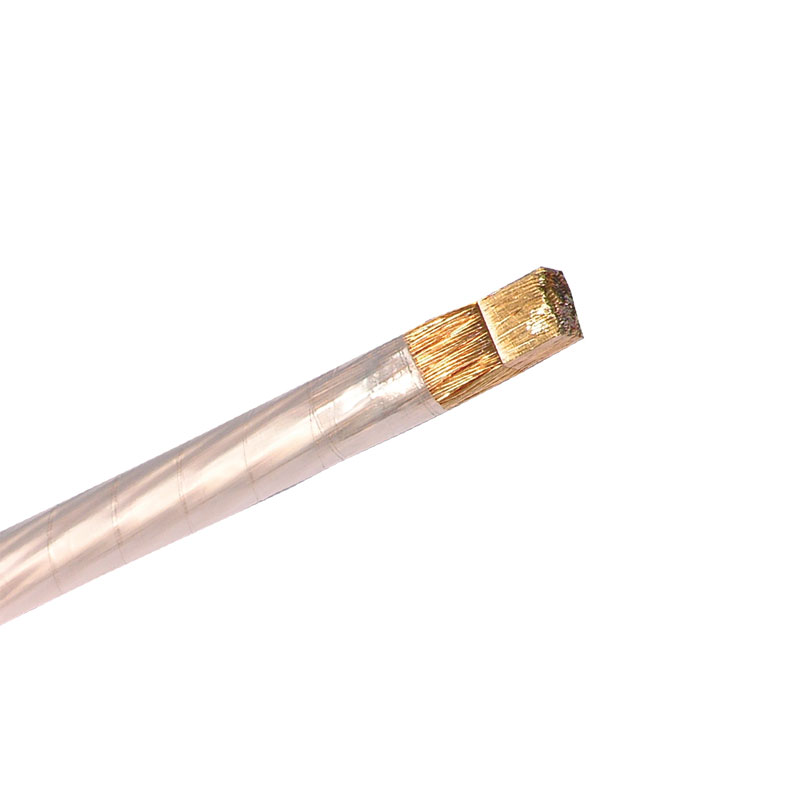

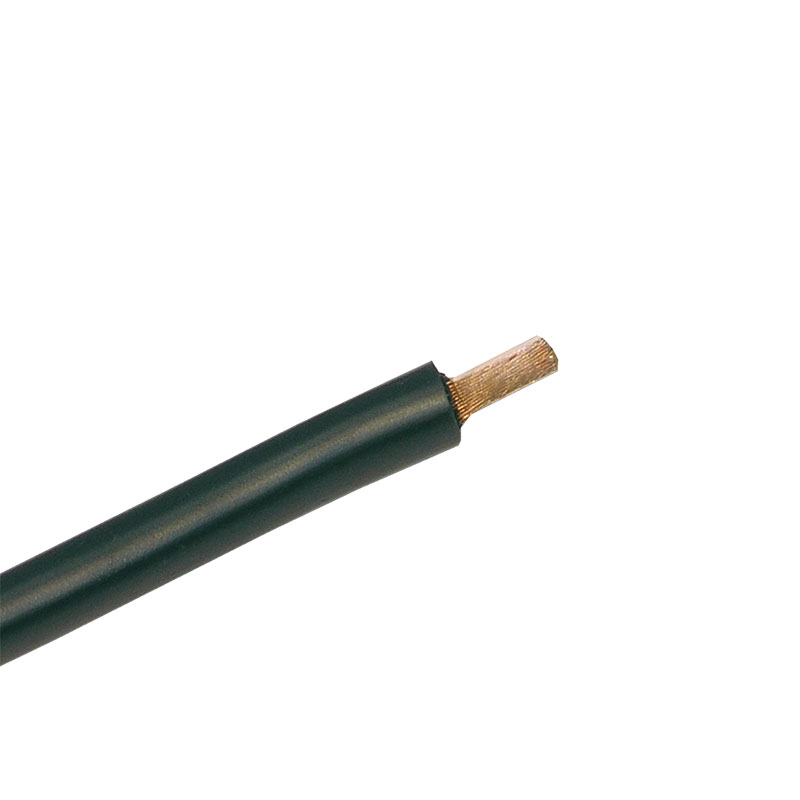

Muster
